与从HD→FHD→4K的变迁一起---V-by-One®开发的秘辛

2018/07/20

次时代高速接口技术-- V-by-One®是实际上的世界标准。 以下我们来稍稍介绍一下它不为人知的开发秘辛。

首先

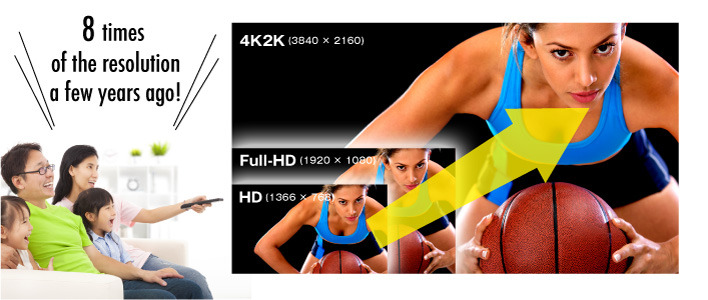

zoom  相信关注此专栏的各位中有很多都知道我们是以平板显示器用影像传送技术为核心能力开展商业活动的。其中我们首推的GB传送接口规格“V-by-One® HS成为了4K2K LCD平板的实际上的世界标准;在其他众多领域中也被广泛使用。

本次专栏会以从LVDS时代到现在的V-by-One® HSThine ElectronicsTV市场是如何展开商业活动为中心进行介绍

提起LVDS就会想到THine?

现在大家家庭中普遍应用的液晶电视大都宣称“对应高清倍速”或“对应4倍高速”。

而连接这些TV用液晶屏与影像处理器的接口一般使用将7bit的平行数据转换成1bit的串行数据,以小振幅的差动信号来传送的方式。这种方式就称为LVDS

zoom

LVDS方式本身并不是我公司独有的,它在各种领域都有被广泛使用。

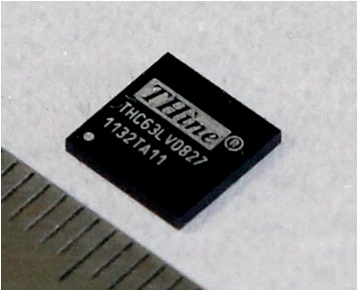

笔者自己在进入Thine Electronics之前就将LVDS作为液晶屏接口使用。当时笔者是一名影像处理系统电路设计工程师,对作为模拟信号的LVDS并无兴趣,仅把它作为一种接口来考量。即使在看到笔者使用过的很多LCD屏上写着“推荐””推奨传送器ICThine ElectronicsTHC63xx”也没怎么在意。

但在进入的Thine以后才惊讶于:越是很早就开始使用LVDS的行业反而越忠于Thine这一品牌。

这些客户基本都在Thine的产品以外使用过很多同类商品,但最后还是选择回到Thine的商品上来。与这样一些客户之间的信赖关系才使得今日“提起LVDS就会人们就会想到THine”。

支柱LVDS

zoom
LVDS方式从10多年以前就开始被使用。众做周知,这10TV产业得到了高速发展。10年前的TV用液晶屏主流是HDWXGA)(虽然就出货量来说4:3VGA可能更多一点),是如今常说的4K2K屏分辨率的约1/8。且为了改善被称为液晶的弱点的反应速度,再生速度也自然是2倍(100/120Hz驱动),所以从信息量上来说就差了16倍。
WXGA时仅需6对LVDS信号(数据:5对、时钟:1对),但变为4K2K 的120Hz驱动时需要其16倍的96对!半导体需要微细后更集聚,但LSI和连接器的pin数和电线数无法简单地集聚;这样一来LSI的封装尺寸和基板面积就结果上来说会很大程度地影响到成本。

要说我们预料到了如今4K2K为主流的现状的话可能言过其实了,但不只是我们,相信大家都期待着分辨率和反应速度的改善。在TV业界通过LVDS得到了众多客户支持的Thine,也已就在此种状况下应该提供怎样的方案、作为LVDS支柱的必要条件是什么等问题进行了多番探讨。

具体将在SerDes开发专栏进行解说。

(以上)

注意:文中涉及的各个企业名称、产品名称等都是其各自所有者的商标或注册商标。
